485转输入输出模块

4路大电流继电器模块，配有485接口和开关量输入接口，四路继电器控制30A的电气设备，可配合易传盒子使用。按工业级标准设计，可应用于自助服务，工业控制，水文水利，智能电网，气象环保，市政交通等场景。

淘宝购买链接：https://item.taobao.com/item.htm?ft=t&id=624472985152

• 产品型号：SS-04-30

• 工作电压：DC12V

• 工作温度：-40°C ~ 80°C

• 通讯接口：RS485

• 触点容量：AC240V30A, DC30V30A

• 输入有效电压：+6~+36V DC

• 模块尺寸：155/110/60mm

• 安装方式：导轨安装

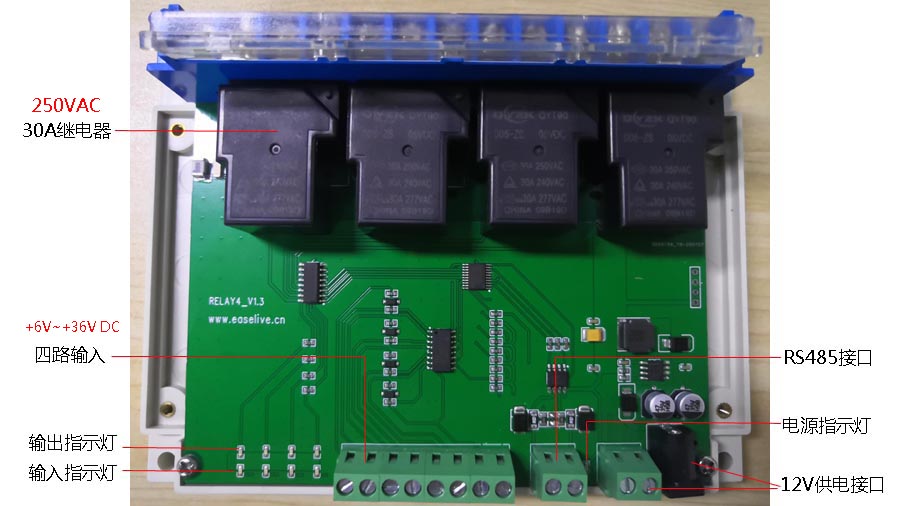

• 一个电源接口（带电源指示灯）

• 一个RS485接口

• 4路继电器输出（一个常开，一个常关。带4路继电器LED指示灯）

• 4路光耦隔离输入（正负接口，带4路输入指示灯）

本产品采用STM8S003F3P6芯片，配合优质元器件，工业级标准设计。

本产品通过RS485串口通讯，支持modbus-rtu协议。串口波特率为9600，默认通讯地址为1，用户可通过指令自行修改地址。本产品分两种工作模式：正常工作模式与联动工作模式。

默认为正常工作模，用户通过指令控制继电器开关切换与读取输入状态。

联动工作模式下，通过输入接口控制继电器状态，控制继电器的指令失效。默认情况下，输入0号接口控制0号继电器，输入1号接口控制1号继电器，输入2号接口控制2号继电器，输入3号接口控制3号继电器，用户可以通过指令修改配置。

强烈推荐使用正常工作模式，通过RS485接口连接本店的可编程物联网盒子使用，组建需要远程控制的大电流开关。

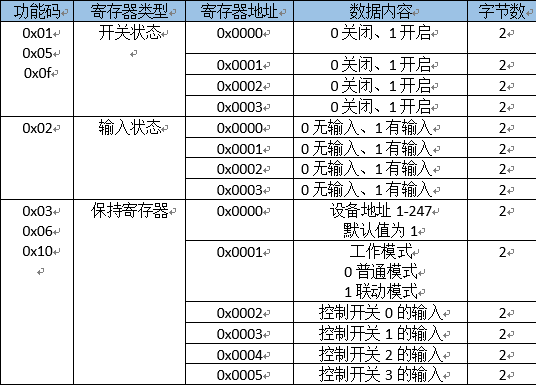

• 0x01：读取开关状态

• 0x02：读取输入状态

• 0x03：读保持寄存器（读设备地址、工作模式、继电器联动控制）

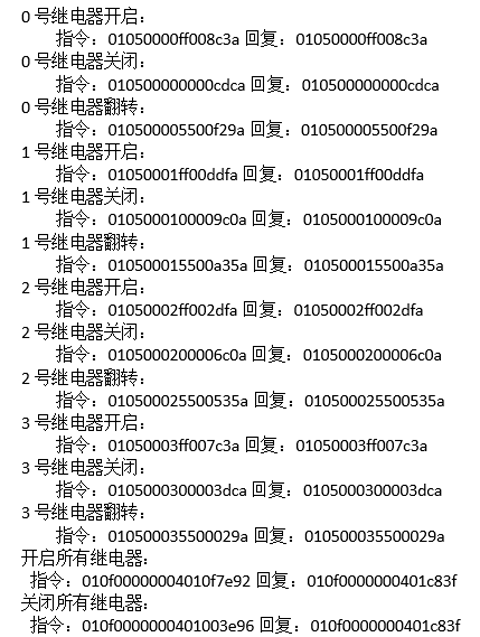

• 0x05：控制单个开关

• 0x06：写单个保持寄存器（写设备地址、工作模式、继电器联动控制）

• 0x0f：控制多个开关

• 0x10：写多个保持寄存器
