DG02S产品介绍

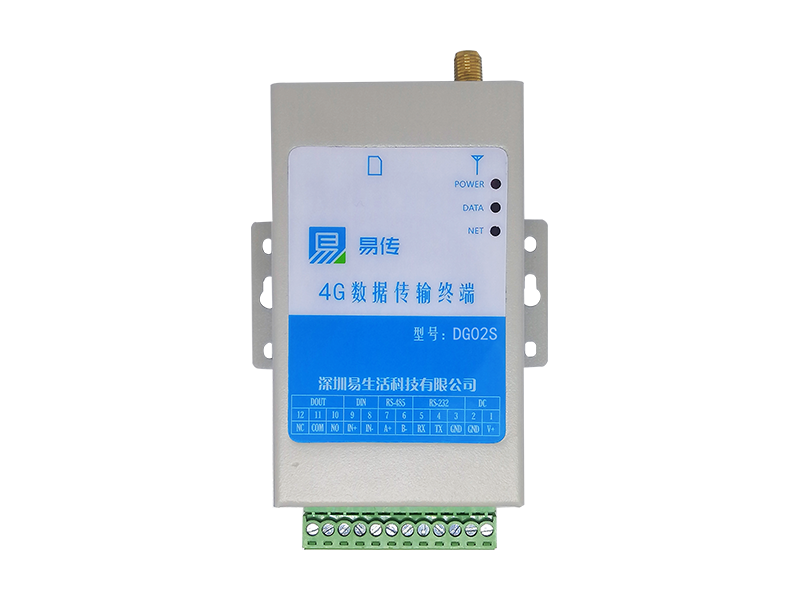

DG02S

产品参数

参数 内容
产品名称 4G数据传输终端增强版
产品型号 DG02S
硬件接口 1路RS232串口
1路RS485串口
1路电平输入
1路继电器输出
网络频段 LTE FDD: B1/B3/B5/B8
LTE TDD: B34/B38/B39/B40/B41
GSM: 900/1800MHz
工作电压 +5V~+36V DC
工作电流 正常:10mA 连网:22mA 待机:0.2mA
工作温度 -40°~+85°
程序空间 脚本:48k 内存:110k

硬件接口

DG02S

名称 功能 编程标识 说明
DC 电源输入 直流电源,宽电压设计,支持6V到36伏
RS-232 串口 1 一般的电脑就是这种串口,编程时可当调试口用,编程后也可接传感器和仪表。
RS-485 串口 2 多个RS485串口设备可并在一起,工业应用中用得比较多,可以作为主机也可作为从机。
DIN 电平输入 GPIO.IN1 当有直流电压输入时,盒子可识别和捕获,输入电压范围为6V到30V。如果连接的设备为继电器输出,可以串一个电源接上
DOUT
继电器输出
GPIO.OUT1 相当一个盒子控制的物理开关,交流最大切换功率为125VA,直流最大切换功率为60W。NO为常开,断电以及未控制时,NO和COM端为断开状态,当编程设为真时,NO和COM端闭合;NC为常闭,状态与NO相反
POWER 电源指示灯 GPIO.POWER 可以通过GPIO对象设置开或关
DATA 数据指示灯 GPIO.DATA

GPIO.LED1
可以通过GPIO对象设置开或关
NET 网络指示灯 不可控制,指示当前网络状态

外观尺寸

DG02
