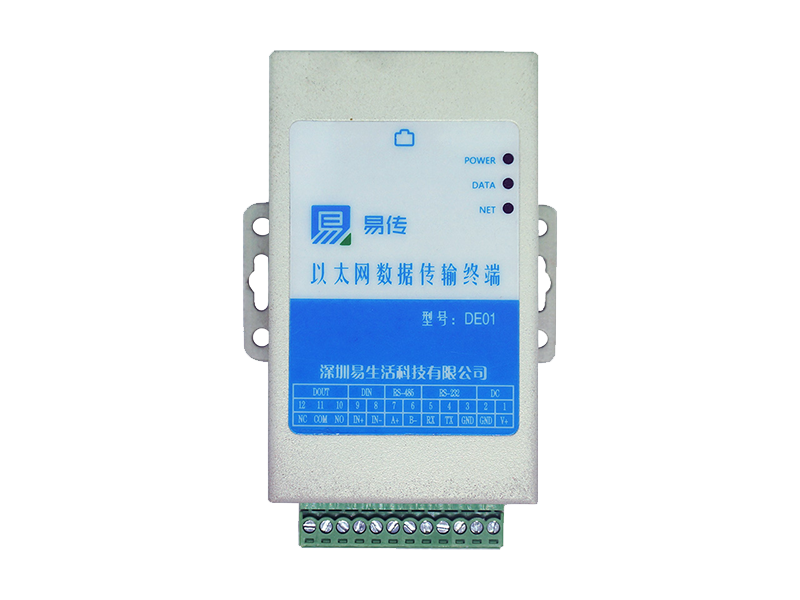

DE01产品介绍

产品参数

参数	内容
产品名称	以太网数据传输终端
产品型号	DE01
硬件接口	1路RS232串口
	1路RS485串口
	1路电平输入
	1路继电器输出
网络接口	RJ45
工作电压	+5V～+36V DC
工作电流	正常：10mA 连网：22mA 待机：0.2mA
工作温度	-40°～+85°
程序空间	脚本：48k 内存：110k

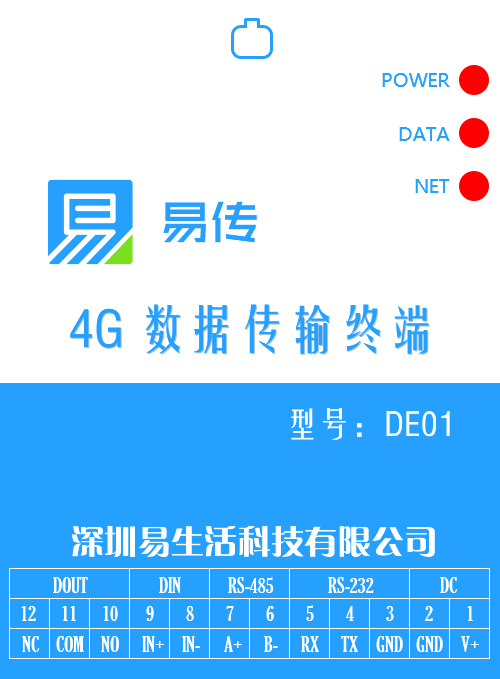

硬件接口

名称	功能	编程标识	说明
DC	电源输入	无	直流电源，宽电压设计，支持6V到36伏
RS-232	串口	1	一般的电脑就是这种串口，编程时可当调试口用，编程后也可接传感器和仪表。
RS-485	串口	2	多个RS485串口设备可并在一起，工业应用中用得比较多，可以作为主机也可作为从机。
DIN	电平输入	GPIO.IN1	当有直流电压输入时，盒子可识别和捕获，输入电压范围为6V到30V。如果连接的设备为继电器输出，可以串一个电源接上
DOUT	继电器输出	GPIO.OUT1	相当一个盒子控制的物理开关，交流最大切换功率为125VA，直流最大切换功率为60W。NO为常开，断电以及未控制时，NO和COM端为断开状态，当编程设为真时，NO和COM端闭合；NC为常闭，状态与NO相反
POWER	电源指示灯	GPIO.POWER	可以通过GPIO对象设置开或关
DATA	数据指示灯	GPIO.DATA 或 GPIO.LED1	可以通过GPIO对象设置开或关
NET	网络指示灯	无	不可控制，指示当前网络状态

外观尺寸
